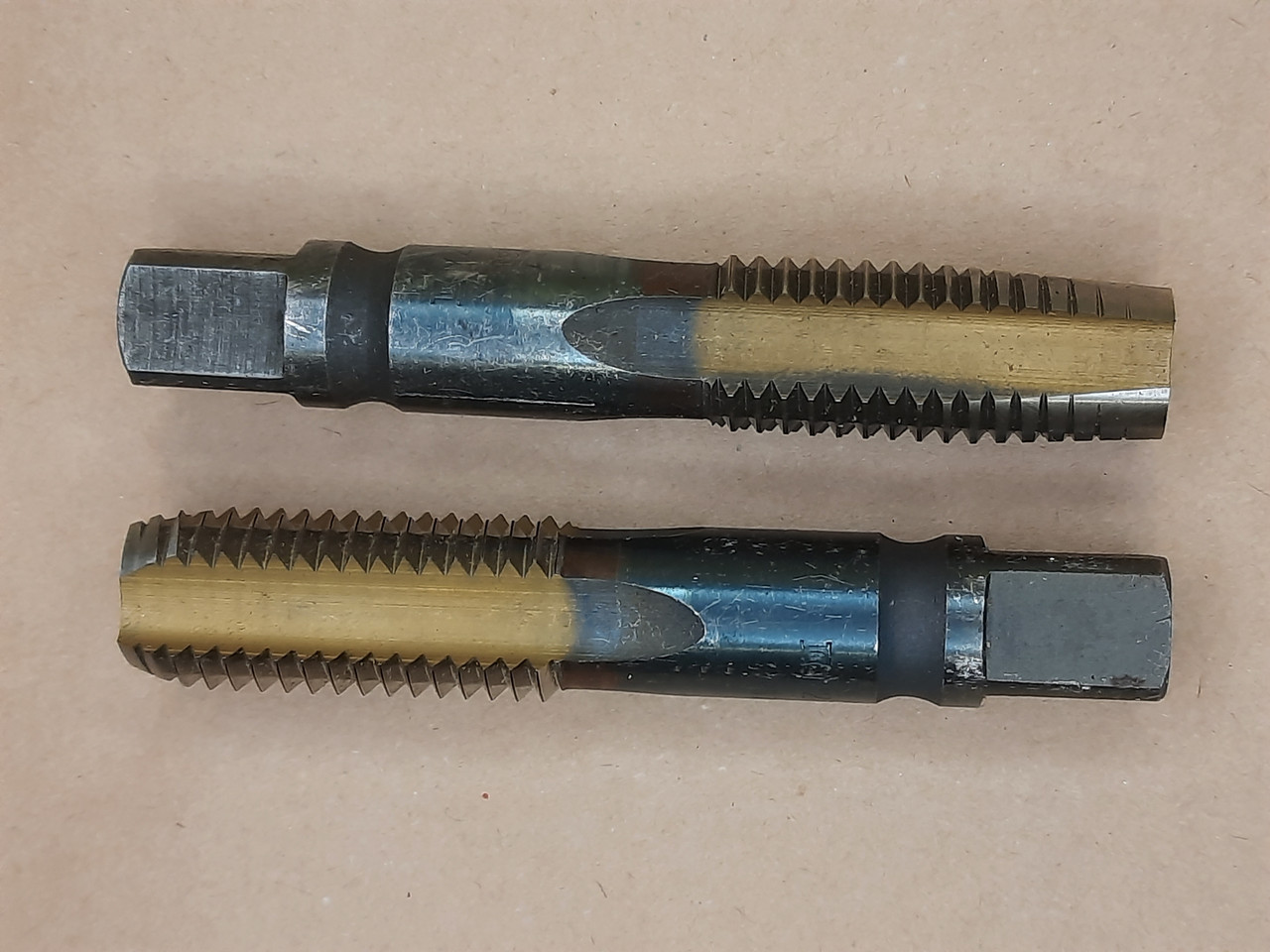

Метчик дюймовый 3/4 BSW*-10- нитей-ПРОВЕРЕНО НА ПРОИЗВОДСТВАХ! - СНИЖЕНИЕ ЦЕН!

ПОЗИЦИЯ ЕСТЬ В НАЛИЧИИ

МЕТЧИКИ НОВЫЕ, ПРОВЕРЕНЫ, СДЕЛАНЫ В БРИТАНСКОМ СТАДАРТЕ

ВОЗМОЖНА ОПЛАТА ПО ФАКТУ

Британская дюймовая резьба Уитворта (BSW, BSF, BSP, BSPT) в деталях
В Великобритании до 1970-х годов (а, возможно, и позже) использовалась британская форма резьбы Витворта (Уитворта)
 – Whitworth British Thread. Она стала фактически первым в мире национальным стандартом винтовой резьбы в Англии и
 широко использовалась при сборке автомобилей, мотоциклов, самолетов, другой техники и механического оборудования.

British Thread Whitworth разработана британским инженером сэром Джозефом Уитвортом (1803-1887 гг.) в Манчестере и
впервые стандартизирована в 1841 году. Став самой распространенной в Великобритании в 1860 годах, она получила широкое
одобрение в развивающихся машиностроительных и автомобилестроительных отраслях страны.

«Единая система резьбовых соединений» Дж.Уитворт предложил:

Каждый диаметр болта должен иметь определенное число витков на дюйм (TPI).
Угол профиля (между соседними сторонами витков) должен составлять 55°.
Вершины треугольного профиля и основания впадин должны быть закругленными на 1/6 высоты.
Зависимость радиуса закругления от шага определяется формулой r = 0.137329 x p (шаг).
Британская дюймовая резьба Уитворта (BSW, BSF, BSP, BSPT) в деталях

Оригинальная резьба Витворта была крупной (BSW), потому что предел прочности стали на растяжение в то время был низким,
и тонкие нити при затягивании просто срывались бы. Примерно 50 лет она господствовала в британской промышленности.
Но по мере развития автомобилестроения инженерам потребовалась более тонкая нить, поэтому была разработана мелкая резьба
British Standard Fine (BSF), представленная Британской ассоциацией инженерных стандартов в 1908 г. Это стало возможным
благодаря тому, прочность стали значительно улучшилась.
Примеры условного обозначения: 3/8"W, 3/8"BSW или 3/8"-16BSW, где 16 - количество витков на дюйм (TPI).

В стандарт BS 84 включено 40 размеров: от 1/16"- 60BSW до 6"- 2 1/2BSW.

Мелкая резьба British Standard Fine (BSF)
Дюймовая мелкая резьба British Standard Fine, сокращенно BSF, имеет профиль, идентичный оригинальной форме Витворта BSW
с углом при вершине 55°, за исключением более частого шага. Это означает, что болты и гайки имеют больше витков на дюйм,
более тонкую нить и меньшую высоту профиля.

Примеры условного обозначения: 3/8"BSF или 3/8"-20BSF

В стандарт BS 84 включено 30 размеров BSF: от 3/16"-32BSF до 4 1/4"-4BSF.
